用于檢測各種電壓等級少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數如分合閘時間、三相同期性、行程、彈跳、速度等。

功能與特點：

可做電動操作和手動操作;

適應500KV電壓等級以?xún)雀鞣N高壓斷路器的機械動特性測試；

可實測行程和自定義行程；

能夠實現斷路器的單合、單分、合分、重合,重分操作；

接線方便，操作簡單，操作時只需一次合（分）動作便可得到合（分）全部數據，可選擇保存50組數據，提供后期查詢和上傳電腦永久保存,也可現場調閱打印所有數據及運動曲線圖；

采用漢字提示以人機對話的方式操作；

數據準確，抗干擾性強，體積小，重量輕，美觀大方；

機內配有時鐘電路，可顯示當前年、月、日、時、分、秒，即使斷電，也能自動保存設置數據及測試數據；

機內帶有延時保護功能，斷路器動作后能自動切斷動作電源，很好的保護了斷路器設備和高壓開關測試儀；

儀器內置直流電源,可選擇范圍:30-230V/10A,不存在常規整流電源輸出瞬間的電壓跌落,用以試驗開關動作電壓非常精確.

能動態地為您分析出斷路器每1ms時間內的、行程、速度之間的關系；

可配置上傳軟件，實現電腦存檔和網上查閱, 打印。

技術參數：

環境組別：屬GB6587.1-1986《電子測量?jì)x器環境試驗總綱》中的Ш組儀器.

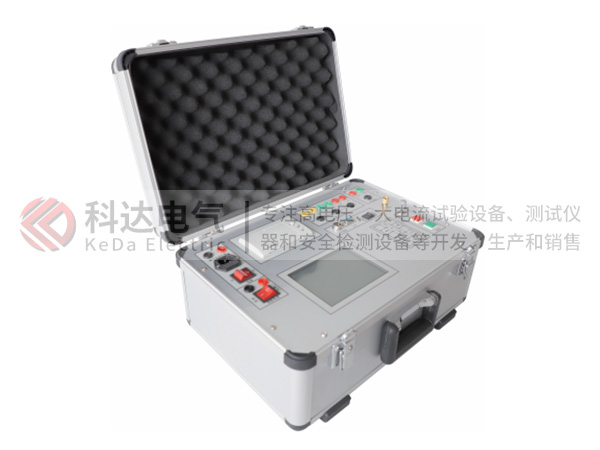

型式：便攜式

包裝：鋁合金箱

尺寸與重量：

主 機：440×300×150（mm） 5（kg）

附 件：440×300× 80（mm） 3（kg）

工作電源：AC220V ±10%

頻率：50Hz ±5%

環境溫度：-10°C~40°C

相對濕度：≤85%

絕緣電阻：≤2MΩ

介電強度：電源進線對機殼能承受1.5KV1分鐘的耐壓測試。

時間測試范圍：1~499.9ms 分辯率：0.01ms 精度≤0.1%

速度測試范圍：15m/s 分辯率：0.01m/s 精度±1%

行程測試范圍：不限 分辯率：0.01mm 精度±1%

直流電源選擇范圍：25-265V/10A 分辯率：1V： 精度≤±1%
